Pitch 2.54mm Head Mount Pin Header 2X6P Header Pin Baris Ganda

Nama Produk: Pitch 2.54mm Konektor SMT Pin header berlapis emas 2X6P untuk pemasangan di permukaan

Produk Descrption:

this Pin Header is with pitch 2.54mm, dual row with 12 pin numbers. Pin Header ini dengan pitch 2.54mm, baris ganda dengan nomor 12 pin. with a specified pin length and 0.64mm square pins that it can afford an AMP of current transmission. dengan panjang pin yang ditentukan dan pin persegi 0.64mm yang mampu menghasilkan AMP dari transmisi saat ini. It usually match with a same pitch and pin number of Female Header so as to form as board to board connection, or match with a wire haress forming as wire to board connection, or it can directly soldered in two PCBs. Biasanya cocok dengan nomor pitch dan pin yang sama dari Header Perempuan sehingga dapat membentuk sebagai koneksi papan ke papan, atau cocok dengan kawat haress membentuk koneksi kawat ke papan, atau dapat langsung disolder dalam dua PCB.

Nada, jumlah pin, tipe pemasangan, panjang dapat disesuaikan sesuai dengan aplikasi pelanggan, seperti:

Lapangan dapat opsional seperti 0.8mm, 1.0mm, 1.27mm, 2.0mm, 2.54mm, 3.96mm, dll.

Dan itu bisa berupa baris tunggal, baris ganda atau tiga baris.

Tipe pemasangan dapat dikustomisasi menjadi SMT (entri vertikal atau samping), DIP melalui PCB (entri vertikal atau samping).

Aplikasi Umum:

kami memproduksi dan memasok dalam jumlah besar untuk mengkonsumsi elektronik kategori konsumen, Telekomunikasi, kontrol industri, meter, medis, penerbangan dan militer.

Bahan
Item	Bahan	Plating
Kontak	Kuningan	Emas
Isolator	UL94V-0 PA6T + 30% GT	T / A



Spesifikasi
Deskripsi	Nilai
Tipe	Konektor Papan ke Papan
Jenis kelamin	Header Pria
Struktur	SMT
Jenis pemasangan	Pemasangan Permukaan SMT
Dinilai saat ini	3,0 Amp per kontak
Nilai Tegangan	550V AC / mnt.
Hubungi Perlawanan	<20m ohm per kontak
Resistensi isolasi	> 1000 m ohm
Bertahan Tegangan	500V DC / AC
Operasi suhu	-45 C° hingga +105 C °
Suhu Pemrosesan (Solder)	230C ° selama 30 ~ 60 detik, (260C ° selama 5 detik)

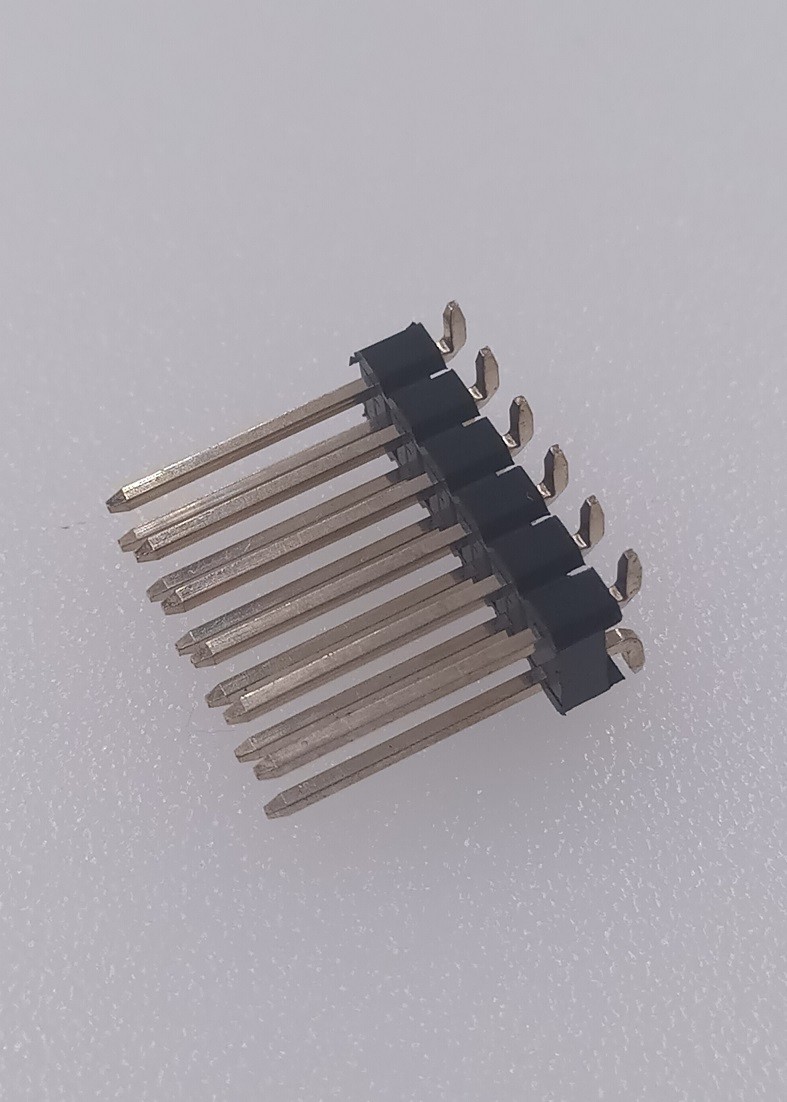

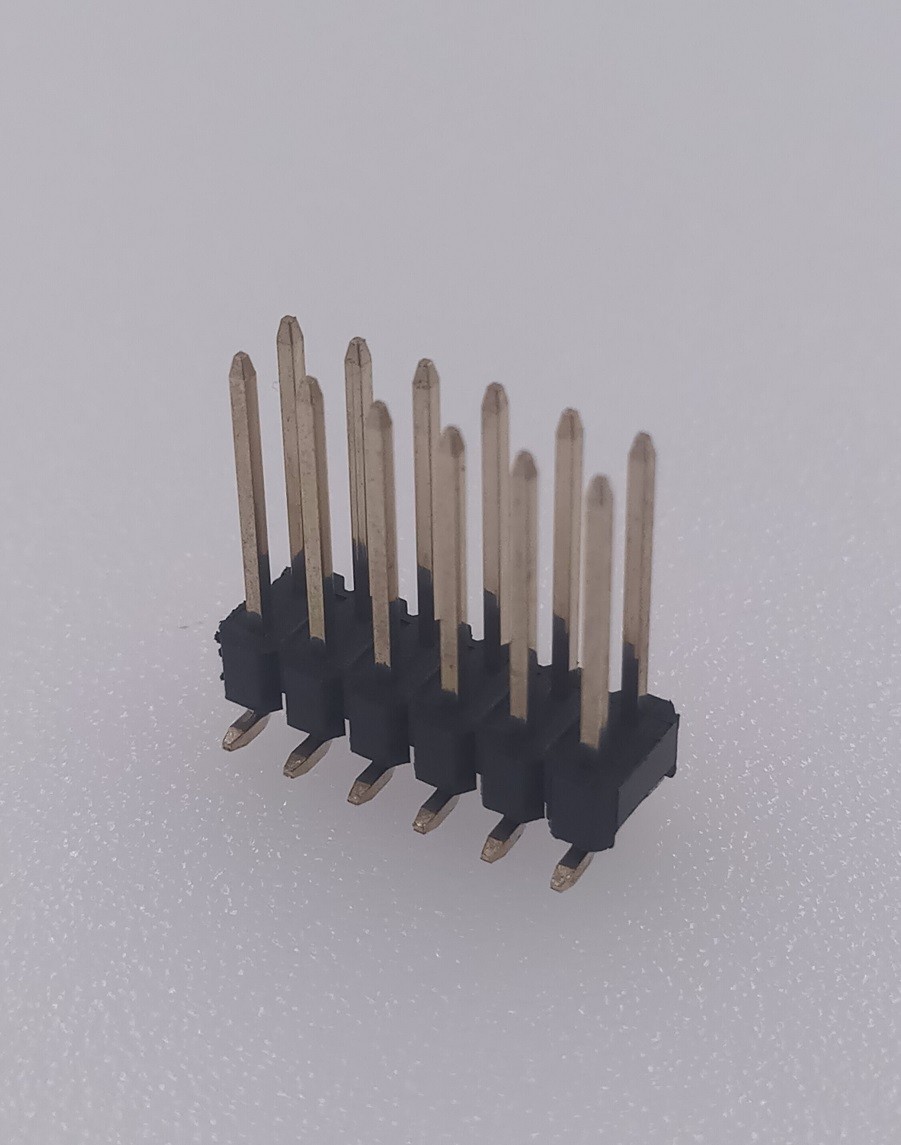

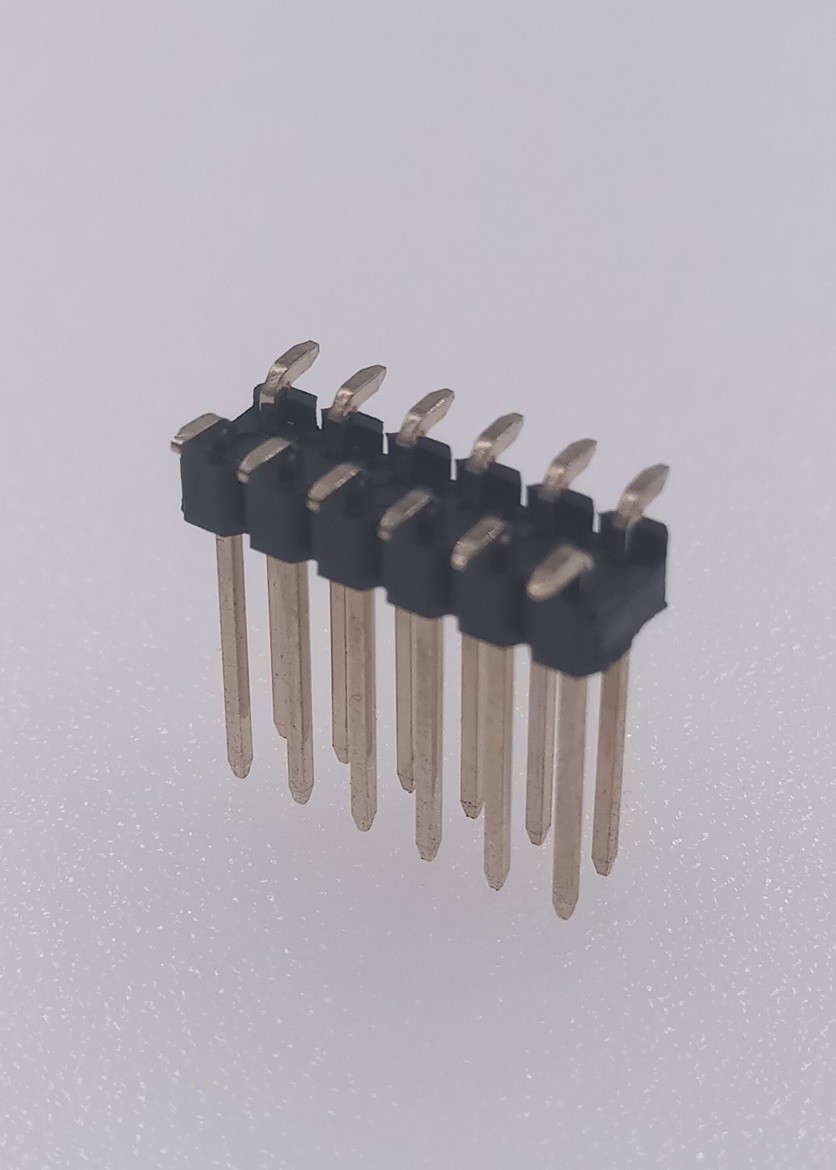

Gambar:



Fungsi: Ini menyediakan koneksi arus listrik antara papan ke papan atau papan ke kabel.
